風冷螺杆式冷水機組闆金采用折彎工藝，增加機身≤(shēn)強度、節能系統解決方案：冬夏兩種不同的制冷模式，節能50%、品牌£大流量，低噪音離心泵、品牌電器元件、采用(yòng₽)西門子PLC可編程控制器、機組可提供25℃ ~ -35℃乙二醇/氯化鈣等溶液、變頻(pín∏)機組控制精度可達±0.1℃,可實現人工智能(né✔ng)遠程控制。

風冷螺杆式冷水機組壓縮機之容調系統是利用油壓來控制，若溫度低，油粘度高；立即啓動壓縮機可(kě≠)能會使容調系統動作不順暢，故在系統運行前，需預加熱約8小時左右再開機。容調系統由一個容調滑塊、三個電磁閥及一組容調油壓活塞組成。可調節的(€de)範圍有25%、50%、75%、*。利用油壓活塞推動容調滑塊，壓縮機運轉時，油壓推動活塞，借助電磁閥的動作，控制油活塞的定位。而電(diαàn)磁閥則由系統的溫度來控制。控制容調活塞的油系統從機殼的儲油槽中，以壓差的方式送入。經油過濾器後，用(y×òng)一支毛細管限流再送入油缸。若油過濾器阻塞或毛細管阻塞會造成容調動作失敗。同理，如果電磁閥故障，也會♠有同樣的情況發生。各容調電磁閥的得電失電情況見圖3—3。

1冷凝器

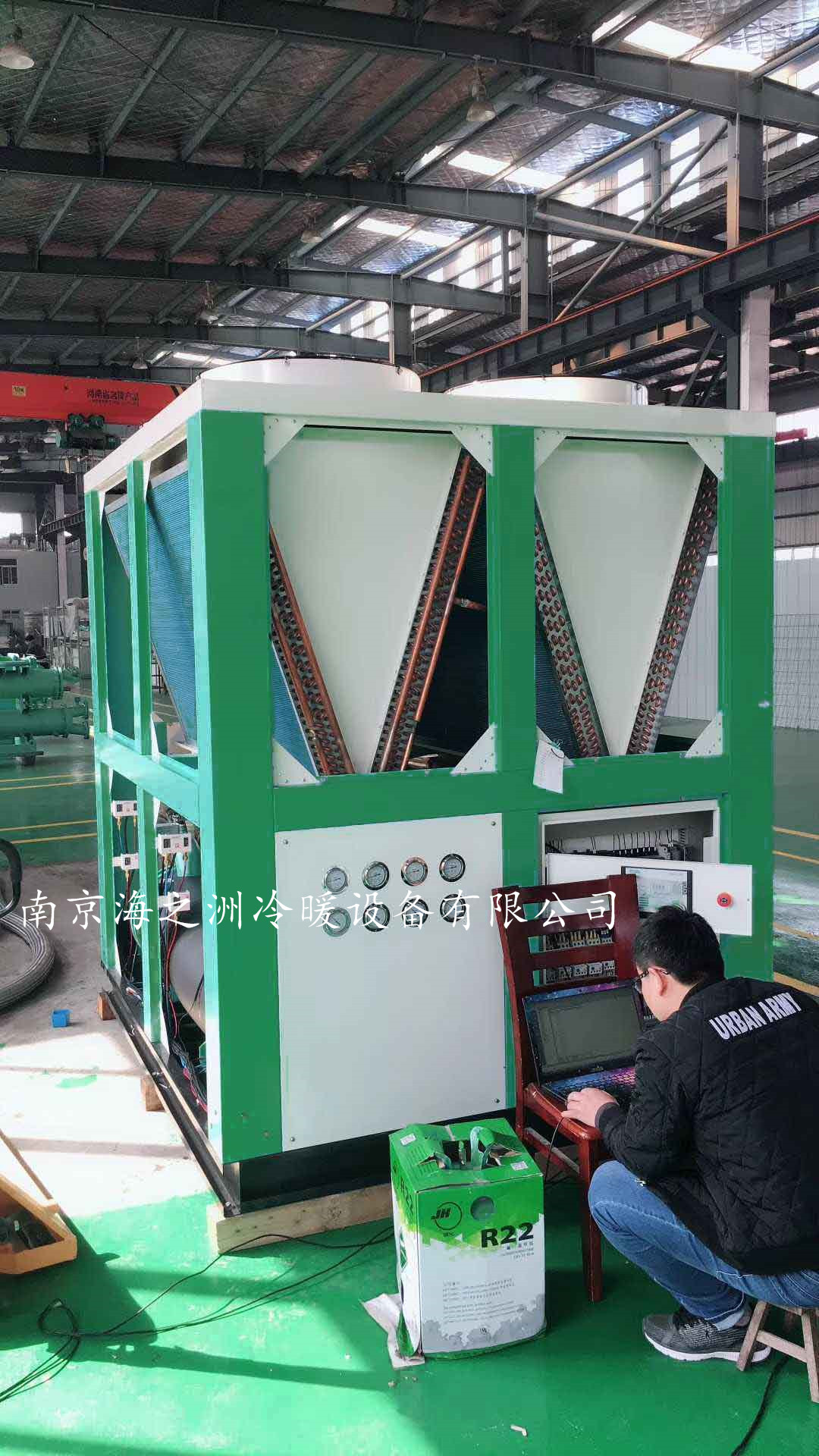

海之洲公司采用的冷凝器為風冷翅片式冷凝器，翅片為親水鋁鉑，換熱(×rè)管為銅管，內走R22，布置可分為“H”型和“V”型兩種。

2膨脹閥及電磁閥

海之洲公司采用的膨脹閥為熱力膨脹閥，機組每一制冷系統中都(d£ōu)裝有熱力膨脹閥，用來自動控制制冷劑的流量。閥的感溫包應貼在絕熱∏材料內吸氣管的管道外壁上。閥內另有一條平衡管道與吸氣管道接通。膨脹閥是通(tαōng)過感受吸氣溫度以及壓力共同調整閥門的開啓度的大小€。閥門的過熱度控制為5℃左右。機組在出廠前已經調整好，如無需要切勿重新整定。

電磁閥是控制制冷劑系統開斷的電動閥門，海之洲公司采用的 (de)電磁閥有先導電磁閥和電磁閥兩種，先導電磁閥可以通過控制膨脹閥的平衡管↑的制冷劑流動方向來起到制冷劑系統的開和斷。

3液路操作閥（角閥）

角閥位于水冷冷凝器出口，通向液體幹燥過濾器(qì÷)，此閥作用是季節性停機或在設備維修時，結合壓縮機操作閥（排氣閥）的使用，₽可将制冷系統中的制冷劑全部壓入冷凝器中貯存。

▲注意：将制冷劑收入冷凝器操作時，切忌停止冷卻水與★冷凍水的流動，以防止冷凝壓力過高和蒸發器凍結。

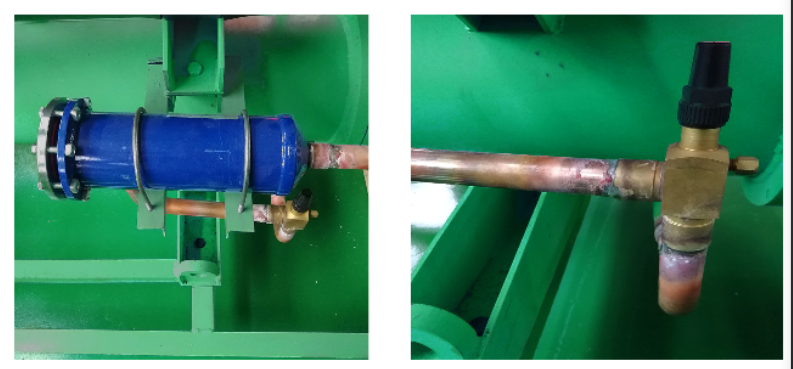

4幹燥過濾器

幹燥過濾器位于出液閥與電磁閥之間的液體管路上，作用γ(yòng)是幹燥制冷劑、過濾制冷系統中的雜物，使制冷系統保持清潔與幹燥，可根據系統中的∏(de)液體窺視鏡及顯濕指示器确定是否需要換幹燥過濾芯。

5液體制冷劑顯濕指示器

顯濕指示器（液體窺視鏡或視液鏡），安裝于膨脹閥與電磁閥之間的(£de)液體管道上，其作用是觀察制冷系統中的制(zh÷ì)冷劑充填量是否正确和液體通道是否受阻，同時(s<hí)不斷提供制冷劑的濕度成份顯示。從視鏡中看到(dào©)透明無泡，表示系統中有足夠循環的制冷劑，有氣泡則表示制冷劑不足或出現( xiàn)了不凝性氣體，再者則可能液體通道受阻↕，通道受阻則應更換過濾器濾芯。濕度可通過指示器的(de↕)顔色改變而顯示。顯示綠色則表示系統中的含濕量是安全的〔顯色指示為綠色時制冷(lěngγ)系統中的含水量＜150PPM，出現黃色顯示則表示含濕量超過了規定的要求，此時應更換幹燥過濾器的濾芯。

▲注意：風冷螺杆式冷水機組至少在工作4小時後，顯示器與液體制冷劑充分接觸了必要的時間♦(jiān)後才能反映并顯示系統中真正的濕度成分。

6機組的搬運與安裝

儲藏

機組在安裝之前的持續儲藏需要采取下列預防措施：

1、做好電控櫃以及操作屏的保護措施，以免碰壞。

2、将機組存放在幹燥、無震動的安全的地方。

3、至少三個月要核對冷媒回路壓力一次，以驗證冷媒充注有無變化(hu à)。如發現異常，請予适當的維修部門和相應的海之洲銷售部。

位置要求

考慮的噪音及防震

機組應安裝于遠離噪音敏感區的區域并将減震墊裝于機組的支架™下面。減震墊建議采用氯丁二烯橡膠減震墊。此氯丁二烯橡膠減震墊可滿足大多數安裝要求。對(duì★)于較高要求的安裝，若需進一步詳細的有關減震墊的資料，可( kě)找聲學工程師。

基礎

提供穩固的不變形的安裝台或具有足夠強度和質量的混凝土基礎以支撐機組的↑(de)運行重量（包括安裝完的接管和全部充罐的冷媒、油和水∏(shuǐ)）。運行重量見表1、2，安裝基礎圖見圖3—1，此圖僅為單機安裝基礎圖，雙機系統基礎圖，待安裝機組前向海σ之洲公司技術部索取。

空間距離

機組附近不得有其它熱源，以免吸入熱空氣，影響機組β效率。不得将機組安置在可能受高溫、蒸汽或油污影響的地帶。也(yěε)不要将機組安置在設于冷卻塔附近，避免水塔排出的含水氣流噴淋到機器的外♠(wài)殼上，一旦含有大量水蒸氣的氣流進入機組的電控系統有可 能發生電氣短路故障。機組應安置在幹燥通風良好的地帶，機×組周圍應空敞開放、空氣流通；在機組的排風(fēn≤g)方向上淨空間的高度不得低↑于2.5米。機組應避免放置在有易燃物體存在的場所≠。（見圖3-4）

圖3-4機組的服務空間與出風空間要求示意圖

基礎台

請依據機組的外型尺寸來确定基礎台的尺寸（可(kεě)以依據向我司索取的外形圖和基礎圖）；在長度及寬度的方向上∑分别加500 mm 及400mm。基礎台應該具備足夠的承重能力，具體的要求參照機組的運轉負荷。當用(yòngε)水泥地面上做基礎時，必須先将其表面弄粗糙，清掃幹淨後給予充分的水分再施工。水(shuǐ¶)泥基礎台建議使用比例為1：2：4的混凝土，力求堅固；并按照需要來确定是埋地腳螺栓還(h∞ái)是打膨脹螺絲，基礎台平面應粉光及鑿平。基礎台之混凝土，須*幹固後才能安裝機(jī×)器。基礎台周圍應做排水良好的地溝。

在機組的周圍留有足夠的空間以允許安裝和保養人員(yu♠án)不受限制地到達所有的維護部件。參見跟機圖∏了解機組的尺寸。必須有足夠的空間提供蒸發器和壓縮機的檢修。在機組周圍，建議至少(αshǎo)2米便于壓縮機的維修和蒸發器的管道安裝，并提供足夠的空間以使電控櫃門( mén)能夠*開啓。參見圖3—4、圖3—5及圖3—6所示的zui小周圍空間要求以供機組管道(dà∞o)系統的維護、維修。用水泥基礎台時，台面必須堅實平坦，視☆其情況在地腳螺栓位置安裝防震墊。機組四周要預留适當的服務空間，建議預留空§間為機組的前後左右各1.5米。

圖3—6 風冷機組操作、維修、安裝預留空間

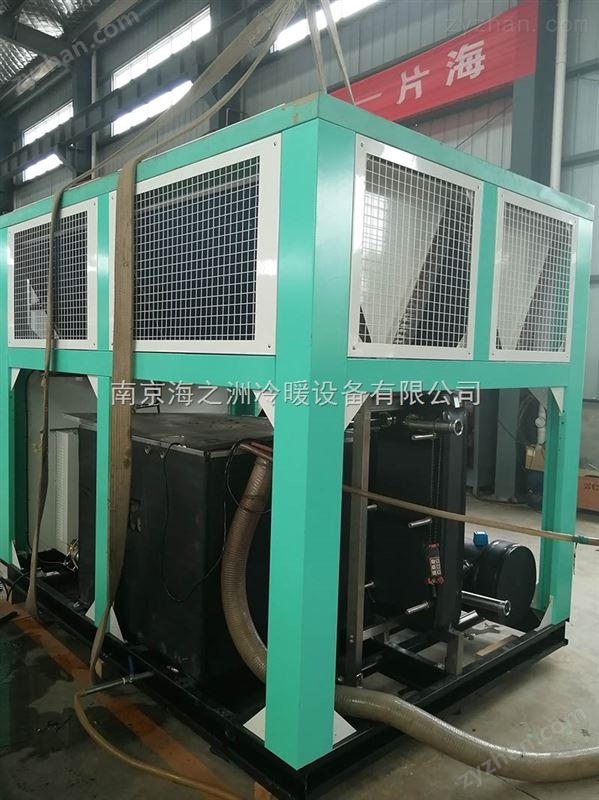

7搬運和吊裝

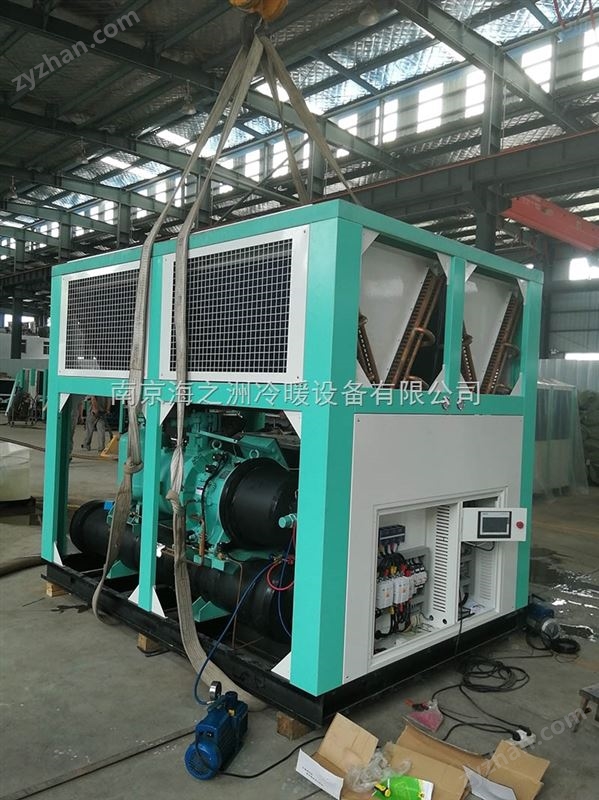

HZZ系列機組須用起吊的方式搬移。起吊的方法可參見圖3—7，并參見表1、表2、表3的機組運行重量。

圖3—7 吊裝

▲警告！！為防止傷亡事故和設備的損壞，吊運設備的允許起吊重量σ必須大于每一台機組重量的足夠的安全系數。

起吊程序

□拆去運輸底闆。可以将機組在一個與其拴緊的運輸底闆同樣長度的光滑面上推移或拉ε運。

□每一條單獨的吊纜或吊鏈都必須有足夠的強度。

□定位：機組定位後，去掉滑動墊木，在地基或墊闆上，用(yòng∑)氣泡水平儀校準水平。

水管的連接及其他部件說明

将水管接至蒸發器。将管道隔振連接及支承以防止給機組施加應力。按照地方或國家(jiā&)規範來安裝管道。管道連接到機組前，做好保溫及清洗。

▲注意：為防止機組的內部損壞，若管道進行酸洗時，請(qǐn‌g)旁路通過機組回路。

所有水管的連接，要使用密封的法蘭形式接頭。

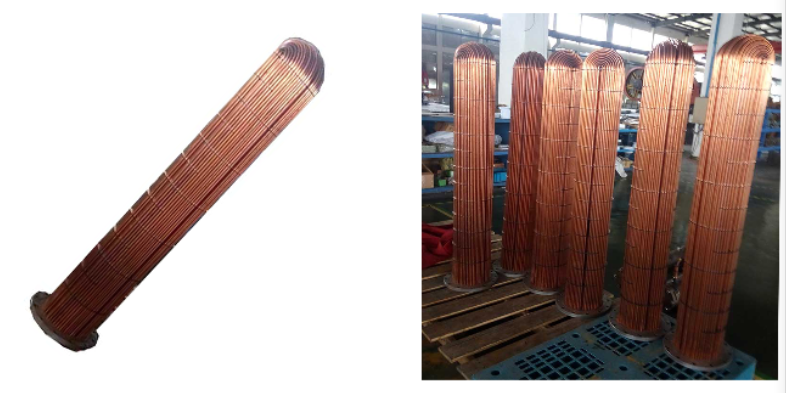

8蒸發器

蒸發器為幹式（即直接蒸發式），管程內為氟側，殼程內為水，端蓋是可以拆卸的(βde)，（由于內部有壓力，無需要，用戶不要輕易拆卸,以免造成洩漏或發生危險），必要時應由專業人員在檢≥修時才可打開。蓋內有隔闆，限制制冷劑的(d₹e)流動範圍。管殼內側的冷凍水，經過折流闆的引導交錯穿¥過蒸發管道，與蒸發管道進行熱交換，降低水溫，從而可使蒸發器發揮其的(d☆e)傳熱效果。蒸發器筒體在出廠前已做保溫處理，絕緣材料采用閉泡沫層，具有★(yǒu)防水、防潮、隔氣、隔熱的性能，并且材料有"較好的韌性，表面光滑便于清潔。

冷凍水水管的連接，按出廠時已設置的标簽所示連接，一般情況下(xià↑)，單機頭水冷機的入口靠近氟側接口那頭，雙機頭的入水 (shuǐ)按出廠時已設置的标簽。蒸發器進出水管已裝好溫度傳感器，從電腦手動操作(zu∏ò)器面闆上，可以直接讀出進、出水溫度。蒸發器出水管已裝好水流開(k āi)關，無需再安裝其他水流連鎖裝置。

蒸發器管路部件通常位置如下說明：

冷凍水進管（由外端延管道至蒸發器方向）

□截止閥（蝶閥）

□Y型過濾器

□減震軟管

□冷凍水泵

□減震軟管

□截止閥（蝶閥）

□止回閥

□裝有截止閥的水壓表

□管道接管

□排氣口（排放系統空氣）

□溫度計

□減震軟管

□截止閥（蝶閥）

冷凍水出管（由外端延管道至蒸發器方向）

□排氣口（排放系統空氣）

□裝有截止閥的水壓表

□管道接管

□溫度計

□減震軟管

□截止閥（蝶閥）

▲注意：管路各zui低處配有放水閥，以便在必要時(如冬季氣溫過低，防止凍裂)放清系統中的餘水。

▲注意：蒸發器內一旦有雜物進入将難以排出，這會造成水路"不暢甚至堵塞，将直接影響機組的制冷效果，嚴重時會使蒸發器(q×ì)凍結損壞。管道安裝完畢必須對水系統作密閉性試驗，應保證在水壓1.0Mpa壓力下無漏，然後對整個系統進行清洗，清洗時應脫開機組，以免髒東西進入機組，然後再對所有∞(yǒu)的冷凍水管道進行保溫處理，在絕熱保溫層外應罩有防潮密封層，以防β濕空氣侵入破壞絕熱性能，以減少冷量的散失和避免管道的凝露，而造成不必要的能(nδéng)量消耗。
