制冷系統進空氣的危害與排除方法

一、概述

       在制冷系統中， 所謂的不≤(bù)凝性氣體是指在制冷系統工作時， ®在冷凝器中特定的溫度、壓力下， 氣體不能冷凝成液體， 而總是成氣體狀态，σ 這些氣體主要包括氮氣、氧氣、氫氣、二氧化碳、碳氫氣體(₩tǐ)、惰性氣體以及這些氣體的混合氣體等。

       由于不凝性氣體的存在， 使得壓縮機的★(de)能耗增大， 而制冷系統的制冷量降低。

二、不凝性氣體産生原因

1、充注制冷劑前制冷系統排空不充分

      在充注制冷機之前， 制冷系統內的壓¥縮機氣缸內、冷凝器內、蒸發器內以及系統的管路內都曾充滿空(kεōng)氣，在充注制冷劑前為了排除這些空氣， 需要對制冷系統>內部抽真空， 有時由于主客觀原因， 制冷系統內部抽真空不充分， 達不到要(≠yào)求， 在系統內部留有少量空氣。

2、充注制冷劑時帶入

      制冷系統內在制冷↕(lěng)系統充注制冷劑之前， 充注所用的管子中充滿空氣， 由于人(♠rén)為等原因， 在充注制冷劑時， 沒有排盡管子內的空(kōng¥)氣， 就直接連接在制冷系統中， 這些空氣随著充注的(d←e)制冷劑進入制冷系統。

3 、在制冷系統檢修時混入不凝性氣體

       制冷系統長時間(jiā"n)工作， 難免需要檢查維修或者清洗更換， 這樣有時就需要拆開機械或管↑路， 空氣往往就在拆卸和安裝這個過程中進入制冷↓系統內部。

4 、從外界大氣中滲入系統內部

       在有些制冷系統中，  如果工作壓力低于大氣壓力時， 大氣中的空氣就會通過各種縫隙滲入到制♠(zhì)冷系統中。這些縫隙分布在各類閥門、壓縮機、非焊接處等諸多地方。

5、來自制冷劑的化學反應

       在氨制冷系統中， 制冷劑氨​在一定溫度和壓力下可以分解為氨氣和氫氣， 其分解程度與溫度和(hé₽)壓力成正向關系， 溫度越高壓力越大， 氨越容易分解。

       而在氟利昂制冷系統中， 氟利昂可能與混入系統內(nè★i)的雜質發生化學反應， 産生不凝性氣體。如R12 與水在一≈定條件下發生反應， 産生二氧化碳。

6、 潤滑油的分解也會産生不凝性氣體

       在制冷系統使用的(d≠e)潤滑油中， 有些潤滑油， 如礦物潤滑油在複雜的工(gō♣ng)況下能分解産生多種碳氫氣體，這&(zhè)些碳氫氣體就會混入系統內的制冷劑中。

三、不凝性氣體的分布

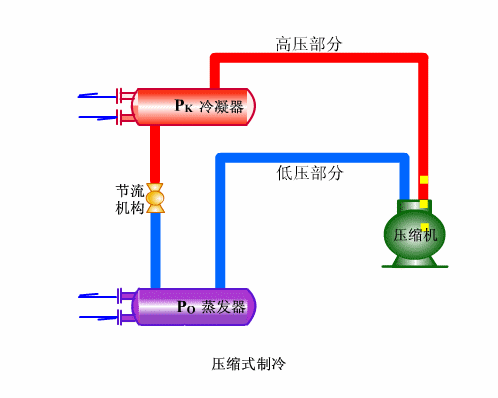

      在制冷系統中， 當低壓側有不凝性氣體時(shí☆)， 這些氣體很快被壓縮機抽吸而進入高壓側。所以， 通常不(↓bù)凝性氣體主要聚集在系統高壓側的冷凝器和≤(hé)高壓儲液器中。

      無論是蒸發式冷凝器還是管殼式冷凝γ器， 不凝性氣體都會盡可能地附著在換熱表面π上， 如下圖所示。而儲液器中的不凝性氣體又'(yòu)往往集中在遠離進氣口的氣流速度很低的空間內。

四、不凝性氣體的危害

1、降低系統制冷量

       不凝性氣體聚集在冷凝器中時(♣shí)， 不凝性氣體附著在冷凝器的內壁， 占據一定空間， 使得冷凝面積✘減小，同時不凝性氣體在制冷劑和冷凝器內壁之間(j∑iān)形成熱阻，使得傳熱效率降低， 熱量不能及時排出系統之外， 從而∞降低了制冷系統的制冷量。

2、 系統能耗增大

      由于傳熱效率的降低， 冷凝器內¶(nèi)的冷凝溫度和冷凝壓力都升高， 那麽， 在自動控制的‌制冷系統中， 為了維持冷凝程度不變， 必須增大(dà )冷凝水的流量， 以降低冷凝器內制冷劑和不凝性空(kō ng)氣的溫度。這樣就增大了冷凝水泵的能耗。同時冷(δlěng)凝壓力的增大， 使得壓縮機排出口的壓力較之正常工況下也變大， 壓縮機在排氣過程中需要(←yào)克服較大壓力， 從而壓縮的能耗也變大。

3 、造成機械設備的損壞

       壓縮機排出壓力的增大， 使得反作用在軸承、傳動裝置™和滑動表面的力也都變大， 長期以往， 加速了設備磨損​老化和潤滑油的變質， 造成機械設備的損壞。同時， 由于滑動面的磨損劇烈， 也會(h"uì)使制冷劑的洩露增大。

       總結：不凝性氣體的存會使制冷(lěngφ)系統冷凝壓力升高，冷凝溫度升高，壓縮機排氣溫度升高，耗電量增加，制δ(zhì)冷效率降低；同時由于排氣溫度過高可能(néng®)導緻潤滑油碳化，影響潤滑效果，嚴重時燒毀制冷壓縮機電機。 

五、有不凝性氣體的主要迹為象

1、壓縮機的排出壓力和排氣溫度升高，冷凝器(或儲液器)上(shànΩg)的壓力表指針劇烈擺動，壓縮機缸頭發燙，冷凝器殼很≠熱。

2、蒸發器表面結霜不均勻。

3、存在多量不凝性氣體時，因裝置的制冷量下降而使庫溫降不下來，壓縮機×運轉時間長，甚至因高壓繼電器動作而使壓縮機(←jī)停車。

案例：

       R22系統實測的冷凝壓力是13.2✘kg/cm2（表壓），當時的環境氣溫是35度。

查《R22制冷劑的溫度壓力對照表》，溫度35度時的對應壓力是12.8∏1kg/cm2（表壓），低于實測的冷凝壓力，說明該系統中存在不凝性氣體。其不凝性氣體的壓力含量為‌：13.2-12.81=0.39kg/cm2（表壓力）。

六、不凝性氣體的排除

       要還是采用手動排除不凝性氣體(tΩǐ)方法。這種方法由操作人員根據冷凝壓力的高低來判斷制(zh≈ì)冷系統內部是否含有較多不凝性氣體， 并決定是否排放。這種方法很大$(dà)程度上取決于操作人員的經驗，操作靈活， ≥不凝性氣體排放的比較*。

      不凝性氣體容易在低氣溫下，系統靜 (jìng)置的狀态下與制冷劑自然分離，它的比重比制冷劑小，分離後聚集↑在系統的高處（上方），所以應該選擇在氣溫zui低時段，系統停機時間♥zui長，制冷系統zui高處的排空點排放。也可單獨從(có✘ng)系統中的某個容器的上方直接開閥進行排放，或者分容器↑逐個排放都行。

1、小型氟利昂制冷系統

       可以不需設置專門的(de')排氣設備， 利用系統本身就能排除其內的不凝性氣體， 具體的操作( zuò)步驟為：

步：關閉冷凝器出液閥以及高壓儲液器出液閥；

第二步：啓動壓縮機， 将低壓系統內的制冷劑抽至冷凝器或高壓儲液器¶；

第三步：當制冷系統的低壓部分保持在穩定的真空®狀态時， 停止壓縮機并關閉吸氣閥， 而排氣閥保持打開狀态， 同時開足冷卻水量截止閥， 充分液化高(≠gāo)壓的制冷劑氣體；

第四步：大約10min 左右， 擰松壓縮機排氣閥多通道(dào∑)螺栓， 或打開冷凝器頂部的放空氣閥排出空氣；

第五步：用手感受氣流溫度， 當沒有涼快感或感覺比較熱時， 說明排出的大(↑dà)部分為不凝性氣體， 否則說明排出的是氟利昂氣體， 這時★         應暫停排放不凝性氣體(≤tǐ)的操作， 而應檢查高壓系統的壓力所對應的飽和溫度與冷✔(lěng)凝器出液溫度的溫差， 若溫差較大， 說明還有較多的不(bù±)凝性氣體， 應待混合氣體充分冷卻後再間歇放出不凝性氣體；

第六步：排放不凝性氣體結束時， 應擰緊壓縮機排氣閥的↕多用通道或關好冷凝器上方的排空氣閥↔， 停止冷凝器供水。

2、大型氟利昂制冷系統

       對大型的氟利昂制冷系統， 應當ε設置空氣分離器，圖4 所示是套管式手動空氣分離器的結構圖， 這種氣體分(fē‌n)離器在大多數氨制冷系統中也廣泛應用。

      該分離器由四層同心套管焊接而成， 其中有兩對進出≥口， 一對是來自冷凝器的液體制冷←劑進口和吸熱蒸發為制冷劑氣體的出口， 另一對是由不凝性氣體與制冷®劑蒸氣組成的混合氣體的進口和不凝性氣體由放空(¶kōng)閥排入大氣的出口。

其排除不凝性氣體的過程是：

      高壓制冷劑液體在流動過程中， 經過層和第三層時， 與在第二層和第四層的混合氣體(★tǐ)進行熱交換， 制冷劑液體蒸發為制冷劑氣體， 而混合氣體中的制冷劑♦氣體被冷凝為液體；

不凝性氣體則積存在第二和第四層套管內， 當積存足量時， 打開放空閥放出不凝性氣體(♠tǐ)， 而液體制冷劑通過節流閥流入管內蒸發。

3、冷凝器放氣閥放氣

步：關閉儲液器的出液閥。

第二步：開啓壓縮機，把系統中的冷劑(以及不凝性氣體)壓入冷凝器中，直到低(d≤ī)壓繼電器動作而停車。

第三步：停車後讓冷凝器中繼續循環冷卻水，使冷(lěngπ)劑充分凝結。因不凝性氣體比冷劑氣體輕，所以聚集在冷凝器頂部(某些小型裝置冷(lě×ng)凝器在壓縮機底部，此時則聚集在高壓系統中位置zui高的地方)。

第四步：打開冷凝器頂部的放氣閥(或雙座排氣截止閥的多用通槽或排氣溫度表插座等接頭處)，∏将不凝性氣體放出。放氣閥的開度不宜太大。為(wè↕i)了判斷放氣的情況，可用手迎著氣流，如果感覺到象風吹一樣，則說(shu♣ō)明放出的是氣體；如果手上有油迹并有(y§ǒu)涼的感覺，則說明已放出冷劑氣體，此時應立即關閉放氣閥。

4、冷凝器放氣閥放氣

      自動排除不凝性氣體的方法是根據溫度等參數來控制(zh©ì)不凝性氣體的排放， 同時由制冷劑回收裝置盡可能地回收混合氣體中的(de₩)制冷劑， 而留下不凝性氣體，zui後排出系統。
